最近有老师说觉得这种类型结构图很好看，表面原子时球棍模型，内层原子是线形，很好的展示了表面结构吸附分子的情况，想要学习下怎么画。今天手把手教学，跟大家分享如果画出这么好看结构图。
1.使用Materials Studio软件打开表面结构模型，本教程以TiO2的111晶面模型为例。
2.在右边的3D可视化窗口右键选择Display Options，在打开的Display Options窗口中选择Backgrounds选项卡，并在Solid color处选择白色，将可视化从窗口的背景设置成白色。
3.在3D可视化窗口右键，选择Display Style，在打开的Display Style窗口中选择Lattice选项卡，然后在Color处选择黑色，将晶格颜色调整成黑色。
4.在Display Style窗口中选择atom选项卡下面，选择Ball and stick并将Stick radius设置成0.1。
5.按住Alt键同时鼠标左键双击选择Ti原子，然后在Display Style窗口中选择atom选项卡下，修改Ball radius为0.5。
6.旋转TiO2结构，框选需要转化成线型显示的部分原子。
7.在Display Style窗口中选择atom选项卡下，旋转Line。

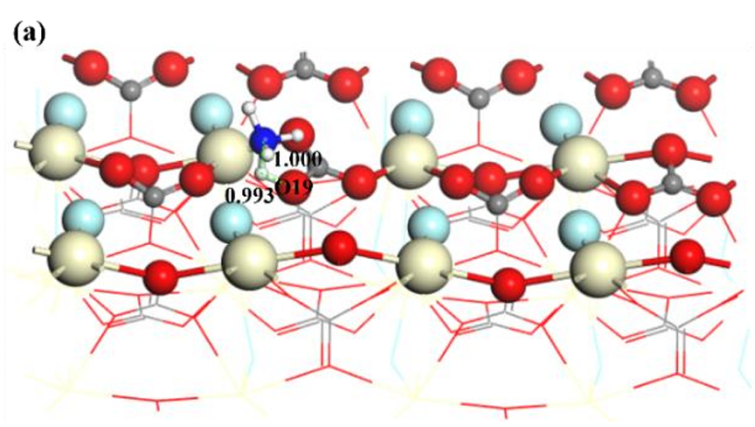

8.旋转TiO2结构，可以得到表面原子为球棍模型，深层原子为线型模型的结构图
